テクヒーター®
自己出力制御型の
ヒーティングケーブル
「テクヒーター®︎」とは
「テクヒーター®︎」とは
テクヒーター®は、融雪や凍結防止、温度管理等の用途で使用することができる自己出力制御型ヒーティングケーブルです。
製品特長
製品特長
自己出力制御型
自己出力制御型

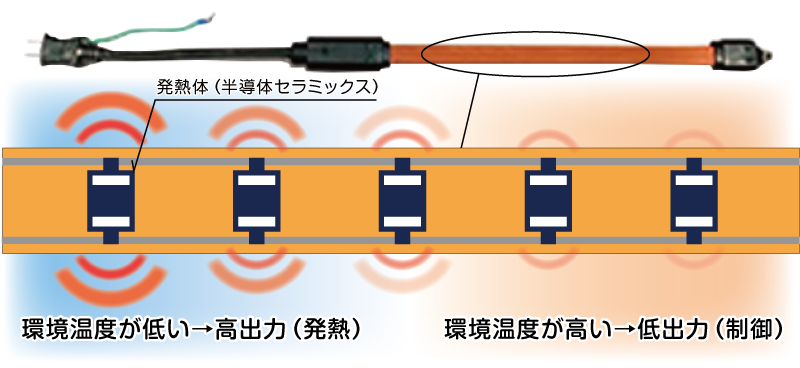

ケーブルの中に発熱体（半導体セラミックス）が複数入っており、このひとつひとつが温度変化に合わせて発熱を制御します。
世界初・国産
世界初・国産
テクヒーター®は、発熱体に半導体セラミックスを使用した世界初のヒーティングケーブルです。 また、安定供給のため、国内で生産しています。 工業用、住宅用、農業用、商業用等、使い方は様々で、カズテクニカでは各ニーズに合わせたオーダーメイド、特注品、ご相談、提案を承っています。
メリット１ 省電力
メリット１ 省電力

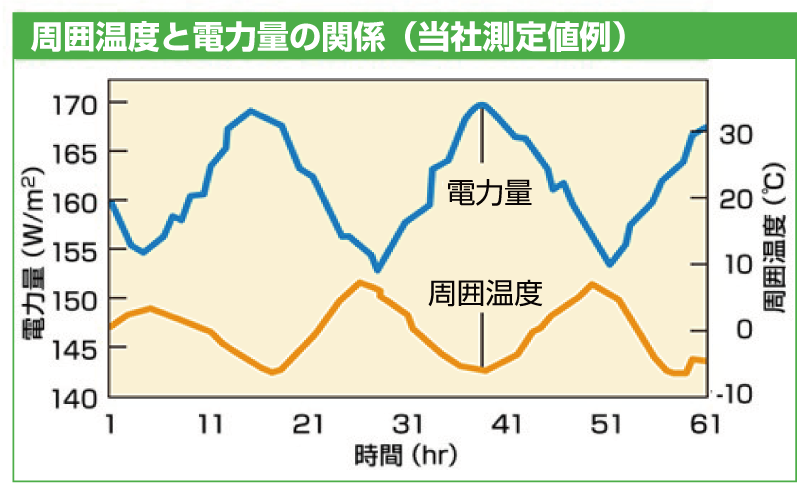

PTC※セラミックス（発熱体）の働きで環境温度変化に応じ出力を自己制御します。温度が上がると電気が流れにくくなり、温度が下がると電気が流れやすくなることで無駄がなく省エネルギーです。
※PTCとは：Positive Temperature Coefficientの略称で、「正温度係数」と訳されます。 これは温度が上昇するに従い、ヒーターの電気抵抗が増大する特性です。
メリット2 安全
メリット2 安全
オーバーヒートの心配がありません。サーモスタットを使用しなくても異常加熱や焼き切れを起こしません。ヒーター同士が接触しても異常加熱せず重ね巻きも可能です。

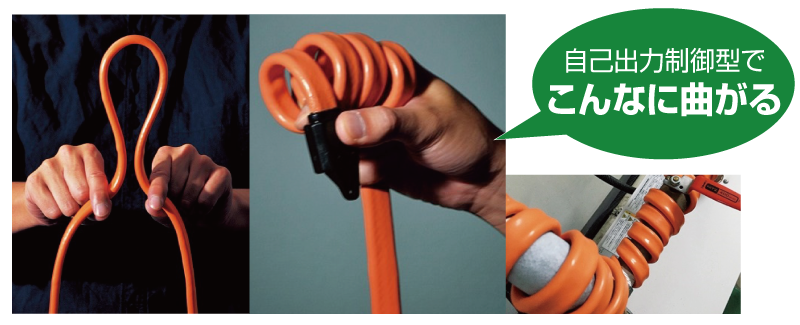

メリット3 高い柔軟性
メリット3 高い柔軟性
並列回路ヒーターなので、自由な長さに切って使うことが可能です。
非常に柔らかく、段差や複雑な配管・継手への施工も容易です。100V仕様と200V仕様があり、100V用は電源プラグがついているので、家庭用のコンセントに差し込みだけで使うことが出来ます。
非常に柔らかく、段差や複雑な配管・継手への施工も容易です。100V仕様と200V仕様があり、100V用は電源プラグがついているので、家庭用のコンセントに差し込みだけで使うことが出来ます。
メリット4 長さが自在
メリット4 長さが自在
テクヒーター®︎は自由な長さに切って使用可能。
分岐や継ぎ足し延長も可能です。
※一般的な電熱線では困難です
※加工には電気工事士2種免許以上が必要です
※加工には専用キットが必要です。（絶縁封止キット）
分岐や継ぎ足し延長も可能です。
※一般的な電熱線では困難です
※加工には電気工事士2種免許以上が必要です
※加工には専用キットが必要です。（絶縁封止キット）
メリット5 多彩な利用方法
メリット5 多彩な利用方法
用途や必要発熱量により、最適な規格、使用方法を選ぶことが出来ます。
柔らかく曲げやすいからこそ、様々な場面への適応が可能です。
効率的な熱の伝え方、必要な熱量のご提案はもちろん カズテクニカでは設計・施工も承っておりますので、お気軽にご相談ください。
柔らかく曲げやすいからこそ、様々な場面への適応が可能です。
効率的な熱の伝え方、必要な熱量のご提案はもちろん カズテクニカでは設計・施工も承っておりますので、お気軽にご相談ください。

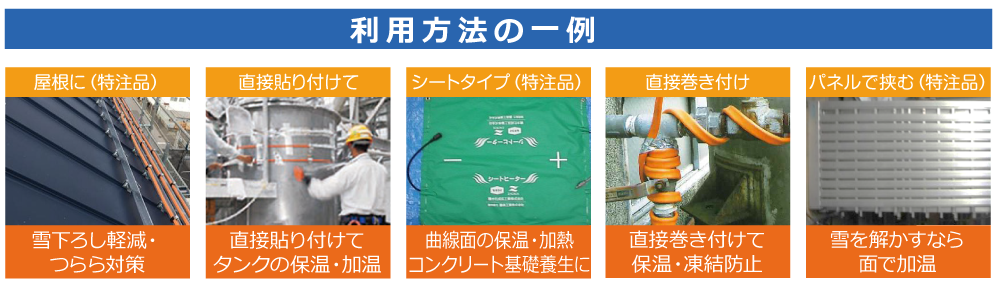

利用方法の一例
屋根に（特注品）
雪下ろし軽減・つらら対策
直接貼り付けて
直接貼り付けてタンクの保温・加湿
シートタイプ（特注品）
曲線面の保温・加熱
コンクリート基礎養生に
コンクリート基礎養生に

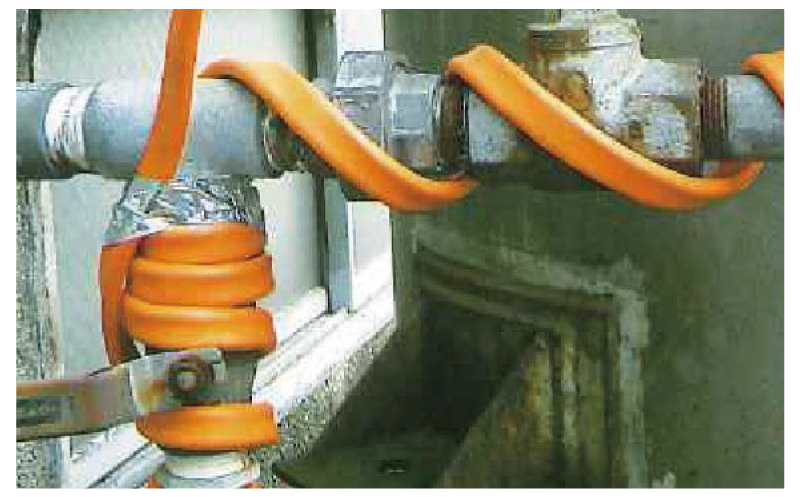

直接巻き付け
直接巻き付けて保温・凍結防止
パネルで挟む（特注品）
雪を溶かすなら面で加熱
地中に埋める
農業の育成促進やロードヒーティングに
利用実績の一例
一般家庭・一般住宅、工業・商業施設、公共施設など、シーンを選ばず利用されています。
皆さんの目に触れることはありませんが、高速道路や鉄道、食品工場等、身近なところで多数利用されています。
皆さんの目に触れることはありませんが、高速道路や鉄道、食品工場等、身近なところで多数利用されています。
トンネル内持ち込み雪の融雪
屋根の融雪・氷柱防止
鉄道の着雪・凍結防止
配管の保温・加温・凍結防止
プラントの保温・昇温・凝固防止
コンテナの温度管理
メリット6 高い耐久性
メリット6 高い耐久性
テクヒーター®︎に使われている発熱体は、高温でも電圧でも特性が変化しません。つまり、高温になっても劣化せず、高電圧をかけても劣化しないため、非常に⾧寿命です。
メーカー保証は1年ですが、壊れず10年以上使ってくださっているお客様が多数おります。
また、外被（シース）も、柔軟性がありながら非常に丈夫なため⾧寿命です。
つまり、高い耐久性を持つテクヒーターは⾧い目で見るとコストパフォーマンスも抜群です。
メーカー保証は1年ですが、壊れず10年以上使ってくださっているお客様が多数おります。
また、外被（シース）も、柔軟性がありながら非常に丈夫なため⾧寿命です。
つまり、高い耐久性を持つテクヒーターは⾧い目で見るとコストパフォーマンスも抜群です。
他ヒーターとの比較
他ヒーターとの比較
パネルヒーターの例
パネルヒーターの例
パネルタイプA
パネルタイプB
パネルタイプC
足元ヒーター
雪割屋根（三角）
その他、ニーズに合わせてご提案設計が可能です。
お気軽にご相談ください。
お気軽にご相談ください。
主な仕様
主な仕様
標準品の分類
標準品の分類
- 一般ユーザー用(100V用、電源コード1m付き、プラグあり)
- 家庭用のコンセントに差し込むだけで使用することができます。
- 専門業者様向け(200V用、電源コード1m付き、プラグなし)
- 専門の電気工事（端子付け、配線接続）により、ご使用いただけます。
- 巻物(100V・200V兼用、電源コード、プラグなし)
- 長いタイプです。専門の電気工事（端子付け、配線接続）により、ご使用いただけます。
オーダーメイドを承りますので、お気軽にご相談ください。
テクヒーター®仕様
テクヒーター®仕様
T6シリーズ_100V用
素子最高温度 65℃
最大表面温度 約45℃
※最大表面温度は使用条件により異なります。
T6シリーズ_100V用
素子最高温度 65℃
最大表面温度 約45℃
※最大表面温度は使用条件により異なります。
| 品番 | 長さ (m) | 電力（W） | 素子ピッチ （mm） |
間欠暴露 許容温度 |
||
|---|---|---|---|---|---|---|
| -20℃ 恒温 槽内 空気中 | 0℃ 恒温 槽内 空気中 | 20℃ 恒温 槽内 空気中 |
||||
| T6-10-P01 | 1 | 16 | 13 | 11 | 75 | -30℃～60℃ |
| T6-10-P02 | 2 | 32 | 26 | 22 | 75 | |
| T6-10-P03 | 3 | 48 | 39 | 33 | 75 | |
| T6-10-P05 | 5 | 80 | 65 | 55 | 75 | |
| T6-10-P10 | 10 | 160 | 130 | 110 | 75 | |
| T6-20-P01 | 1 | 20 | 16 | 12 | 50 | |
| T6-20-P02 | 2 | 40 | 32 | 24 | 50 | |
| T6-20-P03 | 3 | 60 | 48 | 36 | 50 | |
| T6-20-P05 | 5 | 100 | 80 | 60 | 50 | |
| T6-20-P10 | 10 | 200 | 160 | 120 | 50 | |
| T6-30-P01 | 1 | 29 | 23 | 18 | 35 | |
| T6-30-P02 | 2 | 58 | 46 | 36 | 35 | |
| T6-30-P03 | 3 | 87 | 69 | 54 | 35 | |
| T6-30-P05 | 5 | 145 | 115 | 90 | 35 | |
| T6-30-P10 | 10 | 290 | 230 | 180 |
35 | |
T6シリーズ_200V用
素子最高温度 65℃
最大表面温度 約45℃
※最大表面温度は使用条件により異なります。
T6シリーズ_200V用
素子最高温度 65℃
最大表面温度 約45℃
※最大表面温度は使用条件により異なります。
| 品番 | 長さ (m) | 電力（W） | 素子ピッチ （mm） |
間欠暴露 許容温度 |
||
|---|---|---|---|---|---|---|
| -20℃ 恒温 槽内 空気中 | 0℃ 恒温 槽内 空気中 | 20℃ 恒温 槽内 空気中 |
||||
| T6-10-01 | 1 | 22 | 18 | 15 | 75 | -30℃～60℃ |
| T6-10-02 | 2 | 44 | 36 | 30 | 75 | |
| T6-10-03 | 3 | 66 | 54 | 45 | 75 | |
| T6-10-05 | 5 | 110 | 90 | 75 | 75 | |
| T6-10-10 | 10 | 220 | 180 | 150 | 75 | |
| T6-20-01 | 1 | 27 | 23 | 18 | 50 | |
| T6-20-02 | 2 | 54 | 46 | 36 | 50 | |
| T6-20-03 | 3 | 81 | 69 | 54 | 50 | |
| T6-20-05 | 5 | 135 | 115 | 90 | 50 | |
| T6-20-10 | 10 | 270 | 230 | 180 | 50 | |
| T6-30-01 | 1 | 35 | 29 | 23 | 35 | |
| T6-30-02 | 2 | 70 | 58 | 46 | 35 | |
| T6-30-03 | 3 | 105 | 87 | 69 | 35 | |
| T6-30-05 | 5 | 175 | 145 | 115 | 35 | |
| T6-30-10 | 10 | 350 | 290 | 230 | 35 | |
T9シリーズ_100V用
素子最高温度 95℃
最大表面温度 約70℃
※最大表面温度は使用条件により異なります。
T9シリーズ_100V用
素子最高温度 95℃
最大表面温度 約70℃
※最大表面温度は使用条件により異なります。
| 品番 | 長さ (m) | 電力（W） | 素子ピッチ （mm） |
間欠暴露 許容温度 |
||
|---|---|---|---|---|---|---|
| -20℃ 恒温 槽内 空気中 | 0℃ 恒温 槽内 空気中 | 20℃ 恒温 槽内 空気中 |
||||
| T9-20-P01 | 1 | 19 | 18 | 17 | 50 | -20℃～100℃ |
| T9-20-P02 | 2 | 38 | 36 | 34 | 50 | |
| T9-20-P03 | 3 | 57 | 54 | 51 | 50 | |
| T9-20-P05 | 5 | 95 | 90 | 85 | 50 | |
| T9-20-P10 | 10 | 190 | 180 | 170 | 50 | |
| T9-30-P01 | 1 | 28 | 27 | 24 | 35 | |
| T9-30-P02 | 2 | 56 | 54 | 48 | 35 | |
| T9-30-P03 | 3 | 84 | 81 | 72 | 35 | |
| T9-30-P05 | 5 | 140 | 135 | 120 | 35 | |
| T9-30-P10 | 10 | 280 | 270 | 240 | 35 | |
T9シリーズ_200V用
素子最高温度 95℃
最大表面温度 約70℃
※最大表面温度は使用条件により異なります。
T9シリーズ_200V用
素子最高温度 95℃
最大表面温度 約70℃
※最大表面温度は使用条件により異なります。
| 品番 | 長さ (m) | 電力（W） | 素子ピッチ （mm） |
間欠暴露 許容温度 |
||
|---|---|---|---|---|---|---|
| -20℃ 恒温 槽内 空気中 | 0℃ 恒温 槽内 空気中 | 20℃ 恒温 槽内 空気中 |
||||
| T9-20-01 | 1 | 36 | 30 | 25 | 50 | -20℃～100℃ |
| T9-20-02 | 2 | 72 | 60 | 50 | 50 | |
| T9-20-03 | 3 | 108 | 90 | 75 | 50 | |
| T9-20-05 | 5 | 180 | 150 | 125 | 50 | |
| T9-20-10 | 10 | 360 | 300 | 250 | 50 | |
| T9-30-01 | 1 | 46 | 38 | 32 | 35 | |
| T9-30-02 | 2 | 92 | 76 | 64 | 35 | |
| T9-30-03 | 3 | 138 | 114 | 96 | 35 | |
| T9-30-05 | 5 | 230 | 190 | 160 | 35 | |
| T9-30-10 | 10 | 460 | 380 | 320 | 35 | |
T12シリーズ_100V用
素子最高温度 120℃
最大表面温度 約90℃
※最大表面温度は使用条件により異なります。
T12シリーズ_100V用
素子最高温度 120℃
最大表面温度 約90℃
※最大表面温度は使用条件により異なります。
| 品番 | 長さ (m) | 電力（W） | 素子ピッチ （mm） |
間欠暴露 許容温度 |
||
|---|---|---|---|---|---|---|
| -20℃ 恒温 槽内 空気中 | 0℃ 恒温 槽内 空気中 | 20℃ 恒温 槽内 空気中 |
||||
| T12-30-P01 | 1 | 49 | 43 | 37 | 35 | -30℃～120℃ |
| T12-30-P02 | 2 | 98 | 86 | 74 | ||
| T12-30-P03 | 3 | 147 | 129 | 111 | ||
| T12-30-P05 | 5 | 245 | 215 | 185 | ||
| T12-30-P10 | 10 | 490 | 430 | 370 | ||
T12シリーズ_200V用
素子最高温度 120℃
最大表面温度 約90℃
※最大表面温度は使用条件により異なります。
T12シリーズ_200V用
素子最高温度 120℃
最大表面温度 約90℃
※最大表面温度は使用条件により異なります。
| 品番 | 長さ (m) | 電力（W） | 素子ピッチ （mm） |
間欠暴露 許容温度 |
||
|---|---|---|---|---|---|---|
| -20℃ 恒温 槽内 空気中 | 0℃ 恒温 槽内 空気中 | 20℃ 恒温 槽内 空気中 |
||||
| T12-30-01 | 1 | 54 | 49 | 43 | 35 | -30℃～120℃ |
| T12-30-02 | 2 | 108 | 98 | 86 | ||
| T12-30-03 | 3 | 162 | 147 | 129 | ||
| T12-30-05 | 5 | 270 | 245 | 215 | ||
| T12-30-10 | 10 | 540 | 490 | 430 | ||
巻物：T6シリーズ_100V/200V兼用
素子最高温度 65℃
最大表面温度 約45℃
※最大表面温度は使用条件により異なります。
巻物：T6シリーズ_100V/200V兼用
素子最高温度 65℃
最大表面温度 約45℃
※最大表面温度は使用条件により異なります。
| 品番 | 長さ (m) | 1ｍあたりの電力（W）※ | 素子ピッチ （mm） |
間欠暴露 許容温度 |
||
|---|---|---|---|---|---|---|
| -20℃ 恒温 槽内 空気中 | 0℃ 恒温 槽内 空気中 | 20℃ 恒温 槽内 空気中 |
||||
| T6-10-M25 | 25 | 16/22 | 13/18 | 11/15 | 75 | -30℃～60℃ |
| T6-10-M50 | 50 | |||||
| T6-20-M25 | 25 | 20/27 | 16/23 | 12/18 | 50 | |
| T6-20-M50 | 50 | |||||
| T6-30-M25 | 25 | 29/35 | 23/29 | 18/23 | 35 | |
| T6-30-M50 | 50 | |||||
※100Vと200Vの時の値を併記（100V/200V）
巻物：T9シリーズ_100V/200V兼用
素子最高温度 95℃
最大表面温度 約70℃
※最大表面温度は使用条件により異なります。
巻物：T9シリーズ_100V/200V兼用
素子最高温度 95℃
最大表面温度 約70℃
※最大表面温度は使用条件により異なります。
| 品番 | 長さ (m) | 1ｍあたりの電力（W）※ | 素子ピッチ （mm） |
間欠暴露 許容温度 |
||
|---|---|---|---|---|---|---|
| -20℃ 恒温 槽内 空気中 | 0℃ 恒温 槽内 空気中 | 20℃ 恒温 槽内 空気中 |
||||
| T9-20-M25 | 25 | 19/36 | 18/30 | 17/25 | 50 | -10℃～100℃ |
| T9-20-M50 | 50 | |||||
| T9-30-M25 | 25 | 28/46 | 27/38 | 24/32 | 35 | |
| T9-30-M50 | 50 | |||||
※100Vと200Vの時の値を併記（100V/200V）
巻物：T12シリーズ_100V/200V兼用
素子最高温度 120℃
最大表面温度 約90℃
※最大表面温度は使用条件により異なります。
巻物：T12シリーズ_100V/200V兼用
素子最高温度 120℃
最大表面温度 約90℃
※最大表面温度は使用条件により異なります。
| 品番 | 長さ (m) | 1ｍあたりの電力（W）※ | 素子ピッチ （mm） |
間欠暴露 許容温度 |
||
|---|---|---|---|---|---|---|
| -20℃ 恒温 槽内 空気中 | 0℃ 恒温 槽内 空気中 | 20℃ 恒温 槽内 空気中 |
||||
| T9-30-M25 | 25 | 49/54 | 43/49 | 37/43 | 35 | -30℃～120℃ |
| T9-30-M50 | 50 | |||||
※100Vと200Vの時の値を併記（100V/200V）
販売・製品に関するお問い合わせ
販売・製品に関するお問い合わせ
担当者/開発営業部 山口、岸本まで
