低功耗小型模組

產品特長

920MHz頻寬IoT模組「KT932」
世界最小等級

外型尺寸:15(W)x15(L)x2(H)mm
920MHz頻寬
是世界最小等級的IoT模組。大幅減少搭載機器的實裝面積。

低功耗

採用亞德諾半導體公司(ADI)的低功耗CPU跟收發器IC。
採用ADI公司提供的 RapidNet IP協定 動作時的平均動作電流低於13µA 可用2.2V的低電壓動作,最適合電池驅動。
註) 2.2V~3.6V 電流輸出20mW

可使用各種介面

對應外部介面SPI,UART,I2C,可直接連接各種感應器或GPS模組等。

可輕易的開發軟體

可利用亞德諾半導體公司的開發環境,只要開發應用軟體,即可開發RapidNet IP的IoT節點。
(亦可對應Wi-SUN或6LowPAN)

主要規格

準據規格
ARIB STD T-108 1.2版
920MHz頻寬特定小電力無線電台
通訊協定
IEE802.15.4g/e、PapidNet IP
(亦可對應Wi-SUN、6LowPAN)

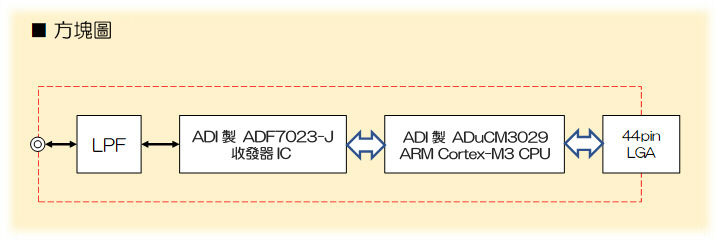

主要零件
收發器IC : ADF7023-J(ADI公司製)
CPU : ADuCM3029(ADI公司製)
天線
外部天線專用(U.FL-R-SMT)
架空電力
20mW
傳送速度
50kbps~200kbps
配合系統需求設定
外部I/F
UART(460.8kbps.)、SPI、I2C
外接連接器
44pin LGA
固定方法
焊接於主機板
電源電流
送出 : 40mA(20mW時,typ.)
接收 : 18mA(typ.)
休眠時 : 1.5µA(typ)低功耗模式
使用溫度範圍
-20℃~+70℃
外型尺寸
15(W)x15(L)x2(H)mm
